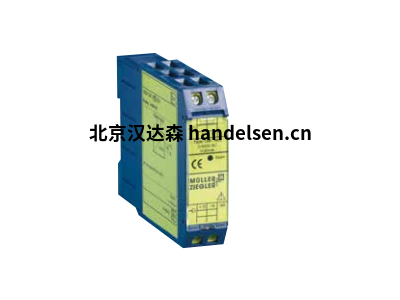

Muller Ziegler測量傳感器Uw-MU
| 金石宇 QQ：2850590587 手機：15711496495 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk6@handelsen.cn |
 |  |
應用
測量傳感器Uw-MU用于將正弦交流電壓轉換和隔離成外加電壓
直流和/或直流信號。 對于雙輸出類型，這些輸出可在0-20 mA和0-10 V之間切換或
4-20 mA和2-10V。
功能
待測交流電壓通過內部電壓互感器傳輸到下游整流電路，該內部電壓互感器用于
電隔離。 在那里產生的直流電壓被放大并轉換成外加直流電或外加直流電
直流電壓。 輸出無負載和短路。
僅對于“帶電零”或雙輸出，需要輔助電壓，不允許連接兩個輸出
輸入變量正弦交流電壓
額定值0-100 V，0-250 V，0-500 V和0-600 V
(在接地裝置中為0-750 V)
額定頻率50 Hz，60 Hz或400 Hz
能耗2-5 VA，“零電” 0.3-2 VA
永久超載1.2倍
高浪涌負載2倍，1 s
輸出輸出變量單輸出或雙輸出
額定值0-20 mA / 500Ω負載或
0-10 V /最大負載10 mA
選件?“零電” 4-20 mA / 500Ω負載
(需要輔助電壓)
?0-20 mA / 500Ω負載和0-10 V /最大。負載10 mA以及
4-20 mA / 500Ω負載和2-10 V /最大負載10 mA
可在正面切換
(需要輔助電壓)
傳輸行為精度±0.5%(在額定值的10-100%時)
(輔助電壓為額定值的0-100%)
10 Hz頻率變化時的頻率影響<0.05%
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.1%在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無(400 A / m)
殘留紋波<30 mVss
響應時間<400毫秒
最大開路電壓24伏
最大電流限制過載時兩倍
測試電壓<500 V：輸入，輸出，輔助電壓之間為4 kV
> 500 V：輸入和輸出之間為5.2 kV
4 kV輸入/輸出至輔助電壓
輔助電壓230 V AC±20%，45-65 Hz，2.5 VA
(帶有“零位有效”和雙重選項?110 V AC±20%，45-65 Hz，2.5 VA
輸出和電壓?24 V DC-15%至+ 25%，2 W
>僅500 V)?6-30 V AC + DC，2 VA
?36-265 V AC + DC，2 VA
尺寸外殼外殼A，(寬22.5毫米)A1頁
重量190克
安裝緊固按扣在35 mm高帽導軌上。根據DIN EN 60715
電氣連接螺釘端子最大4平方毫米
