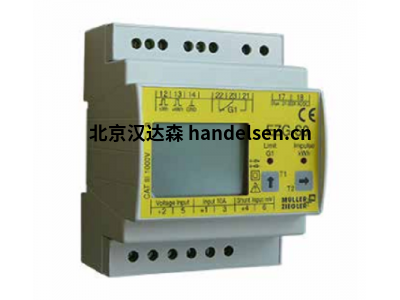

Muller + Ziegler電子直流電能表EZG-S0



電子直流電能表EZG-S0用于記錄直流系統在購買和交付過程中的實際工作。它用于光伏系統，電池系統，充電站，直流電機等?？梢栽趲в忻}沖直流控制（PWM控制）的系統中進行測量。

電能表可以直接測量高達10 A的直流電，也可以連接到分流器。能量值顯示在顯示屏上，保存并作為脈沖用于進一步處理。也可以顯示電流，電壓和電流有功功率的值?？删幊汤^電器觸點可用于監視當前有功功率，電流或電壓功能待測量通過外部或內部分流器和分壓器到達集成模塊。







技術數據：

輸入標稱電壓0-10 V DC，0-25 V DC，0-50 V DC，0-100 V DC，0-500 V DC，0-1000 V DC或0-1500 V DC，Ri≥2MΩ（at請注明訂單?。朔Q電流直接測量0-10 A（壓降60 mV）通過外部分流器測量1-20000 A / 60 mV，100 mV或150 mV，可通過按鈕前脈沖直流電（PWM）選擇20 Hz-30 kHz連續過載電流和電壓1 ，2倍沖擊過載2倍電壓1秒。

2000 V，20倍電流0.5秒LCD顯示屏有效導入，9 999 999.99 kWh / MWh（帶逆止器）有效導出，9 999 999.99 kWh / MWh（帶逆止器）安培小時導入，9 999 999 ，99 kAh（帶逆止器）安培小時輸出，9 999 999.99 kAh（帶逆止器）當前有功功率，+9 9999.99 kW，（-）表示負功率，電壓，電流功能指示燈LED進行有功工作（脈沖/ kWh等于設定值）超過極限值G1的LED）每秒更新顯示1x，寄存器精度+/- 1％B級。 DIN EN 50470-3脈沖輸出有效功，參考u。

 npn晶體管，直流24 V（最大30 V / 50 mA），接通（活動）10-27 mA斷開（無效）輸出<1 mA，開關狀態“接通”（閉合）或“斷開”（斷開）可調80,000脈沖/ kWh，可通過前面的按鈕選擇，最大值該值取決于設置的電流精度+/- 1％B類acc。 DIN EN 50470-3脈沖長度在10-120毫秒之間可調分離7.4 kV測試電壓，50 Hz，10秒0-99秒開關狀態安靜或開路原理，最小或最大開關觸點，可選繼電器觸點1轉換觸點，最大5 AAC，250 VAC，1250 V溫度范圍-15°C至+20°C至+30°C至+55°C 010第1部分，帶保護絕緣的外殼，防護等級II，適用于最高1000V的工作電壓（電源至中性導體），污染等級2，測量類別CAT III隔離DIN EN 61010第1部分，7.4 kV 50 Hz 10秒脈沖輸出DIN EN 62053-31精度，過載+/- 1％級B認證DIN EN 50470-3防護等級外殼IP30，端子IP20電源電壓21-265 VAC + DC，2 VA，（EMC DIN EN 61326 A級）重量220 g 4mm²尺寸



Muller + Ziegler庫存產品型號

貨號：00000008

型號：SW 3010 60/5 A Klasse 1 1,5 VA



貨號：00000014

型號：SW 3010 80/5 A Klasse 1 2,5 VA



貨號：00000399

型號：BWQ 48 230 V 50 Hz

ohne Blende



貨號：00000459

型號：EQW 96

0-60/120/5 A



貨號：00000819

型號：EQW 96

0-80/160/5 A



貨號：00005352

型號：für SW 3010



這里電流和電壓的瞬時值被相乘并轉換為有功功率和有功功率。微控制器負責評估，脈沖輸出以及測量值的存儲。它顯示在液晶顯示器上。通過兩個集電極開路晶體管輸出，可以進行實際參考和傳送的脈沖輸出。需要單獨的電源電壓。停電時會保存儀表讀數連接價格輸入0-10 V DC，0-25 V DC，0-50 V DC，0-100 V DC，0-500 V DC，325.00 0-1000 V DC，0- 1500 V DC或您選擇的標稱電壓，Ri≥2MΩ
