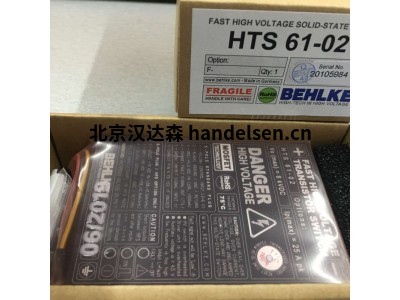

Behlke高壓固態脈沖開關參數介紹HTS 361-01-C/HFS
| 魏曉杰小組 QQ：2850590592 手機：18518172400 電話：010-64714988-177 傳真：010-84786709-667 郵件：sales7@handelsen.cn |
 |
最高工作電壓：Ioff（關閉電流）f < 50 mADC, Tcase（外殼溫度） = 70°C ± 36
最高隔離電壓：高壓開關和控制/ GND之間，連續工作 ± 40
最大外殼隔離電壓：在開關跟外殼表面，3分鐘 ± 40
最大接通峰值電流：Tcase （外殼溫度）= 25°C，duty cycle（工作周期）<1% 12
最大持續負載電流：（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒 0.21
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒 0.61
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上 0.78
（4）Tinlet = 25°C，具有ILC選項的設備，水0.1 l/min，帶有選項DLC-0.6的設備。0.78，1.36
最大連續功耗：（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒 15
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒 120
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上 200
（4）Tinlet = 25°C，具有ILC選項的設備，水>0.1 l/min，帶有選項DLC-0.6的設備。200，600
直線軸承：Above（以上） 25°C（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒 0.333
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒 2.666
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上 4.444
（4）Tinlet = 25°C，具有ILC選項的設備，水0.1 l/min，帶有選項DLC-0.6的設備。4.444，13.33
8、工作溫度范圍：標準設備和選項CF-LC, GCF, ILC (Opt. DLC) -40...70 (60)°C
9、儲存溫度范圍：帶有ILC選項的開關可能需要防霜保護 -50..100°C
10、最大允許的磁場范圍：均勻的穩定場，圍繞著整個開關 25
11、工作電壓范圍:正負極電壓，由連接決定 0-36kVDC
12、典型擊穿電壓:注:Vbr是用于質量控制的測試參數目的只有，不適用于正常運行! Ioff > 0.5 mA 37.8kVDC
13、典型斷開電流：25°C, @ 0.8xVO低泄漏電流可選 < 10µADC
