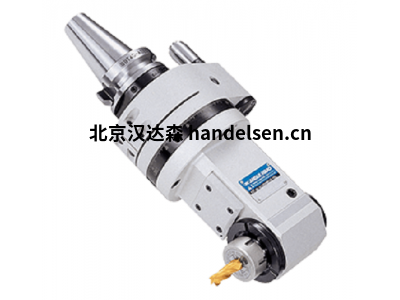

BIG KAISER固定90°角頭產品系列

角度頭以90°的主軸角度固定，在一臺機器上結合了垂直和水平操作。通過利用原始工件設置輕松改變刀具角度，可以提高生產率。這樣可以提高整體精度，并消除了多種設置可能導致的錯誤。通過Build-Up和HMC型角頭的主軸變型產生的冷卻液允許1,000 psi的冷卻液通過機床主軸，并從切削工具上方的可調端口流出。緊湊的設計使懸垂最小化，增加了剛度和強度，適用于不同接口的標準BIG-PLUS®柄也是如此。三種AG90類型可用：NBS類型，HMC類型和組合類型。



1.新的嬰兒夾頭式角頭

新型嬰兒夾頭式角頭利用了新型嬰兒夾頭和新型嬰兒夾頭的出色的剛度和精度，從而產生了較高的精度和更少的跳動。提供40和50錐度型號的多種長度和容量。對于小型鉆頭和輕銑削操作，我們建議使用此類型。



為了獲得更高的剛性，還提供帶有鋼制外殼和更強的定位銷組件的高剛性S型。





2.HMC型角頭

用于重型立銑刀

在AG90系列中，HMC型角形頭使用BIG KAISER的Hi-Power Milling Chuck系統提供了功率和大直徑刀具容量的組合。HMC型角形頭的最大速度為3,000 RPM。



銑削卡盤可通過使用平直異徑夾頭和其他附件獲得更大的多功能性。高剛性HMC類型也可提供，帶有鋼制外殼和加固的定位銷組件，可用于較重的加工。



3.組合式角頭

組合式角頭可配備多種適配器，以滿足大多數加工要求，包括新型嬰兒卡盤，大功率銑削卡盤，殼銑刀桿，B型自動攻絲機等。角頭輸出配有短錐度，可快速更換各種適配器。高剛性堆積類型也可用于較重的加工





4.小口徑角頭

減小身體尺寸

細長驅動器或小口徑角頭設計用于進入間隙有限的狹窄空間。細長驅動器的緊湊型機身允許在小孔內進行90°切割操作，從而為加工部件提供了更高的靈活性。它的最高速度為2,000 RPM，專為鉆孔和輕銑削操作而設計。

特點與優勢

六個輸出附件可供選擇，三個小和三個大

帶停止塊的自動換刀

90°固定主軸，刀頭可360°調節

BIG-PLUS®是標準配置

優質組件



5.緊湊型角頭

適用于小型M / C

與標準單元相比，緊湊型角頭輕約25％。外殼和頭部大大減少。憑借精密的螺旋錐齒輪和精確的角軸承，緊湊型角頭非常適合小型M / C。



特點與優勢

1種設置組合水平和垂直操作

緊湊的設計確保了剛性和強度

先進的非接觸式密封可防止冷卻液和顆粒污染

簡單而精確地設定切刀方向

帶停止塊的自動換刀

固定的90º主軸，帶刀頭，可360°調節

BIG-PLUS®是標準配置

優質組件

BIG KAISER HSK-E25-HDC3S-40UP

BIG KAISER HSK-E25-HDC3.175S-40UP

BIG KAISER HSK-E25-HDC4S-40UP

BIG KAISER HSK-E25-HDC6S-45UP

BIG KAISER HSK-E32-HDC3S-52UP

BIG KAISER HSK-E25-HDC3.175S-55UP

BIG KAISER HSK-E25-HDC4S-55UP

BIG KAISER HSK-E25-HDC6S-60UP

BIG KAISER SK-E25-HDC3S-40

BIG KAISER SK-E25-HDC3.175S-40

BIG KAISER SK-E25-HDC4S-40

BIG KAISER SK-E25-HDC6S-45

BIG KAISER SK-E25-HSK-E32-HDC3S-52

BIG KAISER SK-E25-HDC3.175S-52

BIG KAISER SK-E25-HDC4S-52

BIG KAISER SK-E25-HDC6S-57

BIG KAISER SK-E25-HSK-E40-HDC3S-55

BIG KAISER ENH 61 TC11

BIG KAISER FKS 200-270 AL

BIG KAISER KMZ 150 L

BIG KAISER BT50-CKB7-86

BIG KAISER AG 200M X FK

BIG KAISER ENH 62 TC11

BIG KAISER BT50-CKB6-132ADF

BIG KAISER EWN 53-70(95)E X CK5

德國BIG Kaiser GmbH創建于2010年，是Heinz Kaiser AG, Rümlang (CH)和BIG Daishowa Seiki Co Ltd (J)組建的合資公司，銷售創新性、專業技術的高質量產品。BIG Kaiser為機械工具制造商、機械和航空航天工業、醫療技術等提供產品及完整的解決方案。除標準工具，BIG Kaiser GmbH還根據客戶的特殊應用要求提供特殊工具。

主營產品：刀架、切割工具、鏜刀、特殊工具、刀頭、小鏜刀,車道、機床工具等
