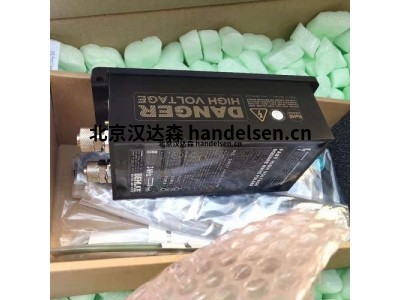

Behlke高壓開關FET



● 通過碳化硅FET（SiC）或溝槽FET技術實現極低的導通電阻 ● 具有真正繼電器特性的多功能HV開關 ● 可通過TTL信號控制導通時間 ● 低動態開關損耗和 極低的導通損耗 ● 適用于工業電源應用 ● 過載和電壓反轉方面均很堅固 ● 出色的dv / dt抗高壓瞬變能力



應用說明一：  BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間慢大約50％）與輸入低通濾波器選件LP結合使用。限速選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩，自觸發，振鈴等），并總體上簡化了EMC設計。



應用筆記二：快速固態開關對于不受鉗位的電感負載或過大的布線電感產生的反向電流相對敏感。反向電流可能會以不確定的方式導通慢速本征（寄生）FET二極管，并且可能導致災難性的開關故障，尤其是在關斷階段結合高關斷電流時。因此，當將電感性負載或高電感性布線連接到開關時，建議始終將FET開關與快速續流二極管網絡（快速串聯隔離二極管+并聯快速續流二極管）組合使用。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管從外部安裝。它還可以作為選件I-FWDN集成到交換模塊中。



出口限制：根據美國法律和德國法律（雙重使用法規），對具有最大峰值電流等于或大于500安培的快速固態開關進行出口限制。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰罱K用戶聲明。請咨詢BEHLKE。



產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 61-15-SiC：HTS = HV晶體管開關，6 = 6 kV，1 =可變導通時Behlke  HTS 40-06



Behlke HTS 50-05



Behlke HTS 60-04



Behlke HTS 80-03



Behlke HTS 160-01



Behlke HTS 20-08



Behlke HTS 30-06



Behlke HTS 50-06



Behlke HTS 90-06



Behlke HTS 150



Behlke HTS 180



Behlke HTS 300



Behlke HTS 340



Behlke HTS 100-20



Behlke HTS 200-10



Behlke HTS 220-10



Behlke HTS 200-20



Behlke HTS 400-10



Behlke HTS 300-20



Behlke HTS 600-10



Behlke HTS 400-20



Behlke HTS 800-10



Behlke HTS 500-10



Behlke HTS 500-20



Behlke HTS 500-80



Behlke HTS 500-160



Behlke HTS 1000-10



Behlke HTS 1000-20



Behlke HTS 1500-10



Behlke HTS 1500-20



Behlke HTS 1500-160



Behlke HTS 2000-160



間，120 = 1200安培，SiC =碳化硅（或B =低導通電阻溝道FET）
