Nilos-Ring用于圓錐滾子軸承AV，JV，AK
| 高軻 QQ：2850590595 手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn |
 |

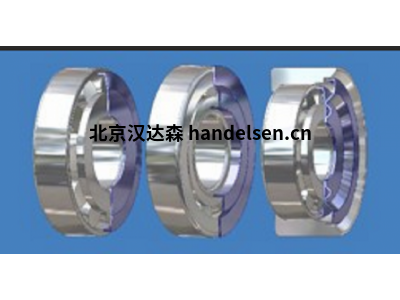

如圖所示，為軸承側生產了兩種形式的NILOS環：AV和JV。由于內軸承圈和外軸承圈之間的寬度不同，密封邊緣的尺寸與其他形式的密封邊緣的尺寸明顯不同。它們的尺寸確保始終在滾子軸承圈上就位，從而確保在所有情況下均能實現正確的密封。
密封外滾子軸承圈的NILOS環被描述為“ AV”型。
描述：單列
302 07圓錐滾子軸承的“外部密封” NILOS環被描述為“ 302 07 AV”類型。
密封內滾子軸承套圈的NILOS環被描述為“ JV”類型。
描述：單列
302 07圓錐滾子軸承的“內部密封” NILOS環被描述為“ 302 07 JV”類型。
圓錐滾子軸承的第二種外部密封是NILOS-Double-Ring，在此稱為“ AK”類型。描述：單排313 11圓錐滾子軸承的“雙外部密封” NILOS環被描述為“ 313 11 AK”類型。
基本規則：同心定位
與所有密封元件一樣，NILOS環的密封邊緣必須完全同心。這是產生迷宮式凹槽所需的密封效果的唯一方法。應安裝外部密封的NILOS環，以使其在軸上輕輕摩擦，內部密封環必須位于軸承箱孔的中心。
因此，內部凹槽的內邊緣和外邊緣不應在螺紋，螺紋跳動，上推部分或中空部分上或之中。軸或外殼肩部的半徑必須≤0.1。
所需空間“ h1”
安裝高度“ h”是尺寸表中的最大尺寸，不影響密封效果。因此，如果將所需空間考慮為“ h1” = h + 1 mm，就足夠了。
