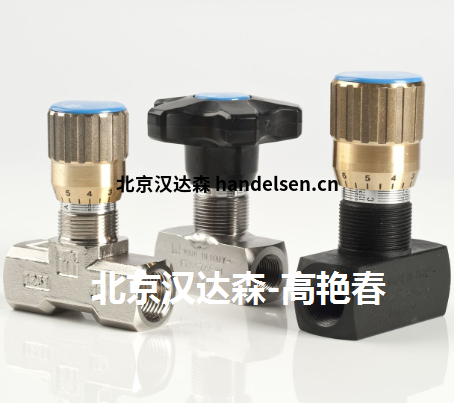

TOGNELLA閥門FT1251/5-01-14型號介紹



意大利TOGNELLA公司,創立于1963年，至今已有50年的歷史；在這些年的發展當中，TOGNELLA公司的產品，始終秉承“獨創性”“可靠性“必要性”三大原則，贏得了廣大用戶的信賴！意大利TOGNELLA公司長期進行市場調研及參加世界著名工業展，如BAUM、HANNOVER、MDA SOUTH AMERICA等工業展會，不斷學習和完善自己的產品，滿足客戶的新需求，使得公司產品始終位于市場的最前沿。同時，TOGNELLA運用一流的電腦檢測系統、世界領先的機加工設備，嚴格保證每臺產品的精度，做到每臺產品出廠都是合格產品。TOGNELLA閥門廣泛應用于液壓、流體控制等行業；



主要產品:TOGNELLA板式針型節流閥，TOGNELLA管式針型節流閥 ，TOGNELLA不銹鋼針型節流閥 ，TOGNELLA微小流量精細控制閥 ，TOGNELLA中壓管式針型節流閥 ，TOGNELLA高壓管式針型節流閥 ，TOGNELLA壓力表開關旋轉接頭 ，TOGNELLA壓力補償板式流量控制閥 ，TOGNELLA壓力補償管式流量控制閥 ，TOGNELLA螺紋插裝式針型流量控制閥。



從最開始，Togndlla工作的目標就一直是提供最終產品。從最初憑借新穎軟件解決方案的設計，到使用最新工藝的加工機械的生產過程，始終如此。Togndlla 的產品系列包括含氣壓補償或不含氣壓補償的各種液壓和液壓氣動手動控制閥，這些閥的制材為高壓鋼（高達400bar）或耐壓OT58（高達210bar）.其他產品包括用于針式、板式和推式壓力表的保護蓋，單向同軸流量控制閥、簡便的截止轉換閥（有雙向和單向兩種型號）和板調節器。公司業務經過幾十年的發展，逐漸形成面向目標的生產選擇，從幾十年前就憑借意大利航空的寶貴經驗開始積累了豐富的頂尖技術方法。



FT 1251/2-01

雙作用控制閥

在線

它們允許雙向調節流量。

從美學角度來看值得注意

因此適用于非油類流體（例如：水，天然氣）的應用

和液體）。

替代FT 257/2（適用于高400 bar）的工作壓力

不超過210 bar且不能使用含鐵材料的地方。

它們具有與FT 257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•在旋鈕中插入鎖定螺絲，以確保機針位置；

•面板安裝的規定，為此提供了專用的鎖緊螺母（G）

請求。

適用于高210 bar的壓力。

根據要求

•版本AISI 316代碼FT 2251 / 2-01

•氟橡膠（V）密封

•NPT螺紋

•ABS（mp）旋鈕

•配有鎖槽（G）







FT 1251/2-02

雙作用控制閥

排隊

它們允許雙向調節流量。

從美學角度看，它們是用材料制成的，

也適用于與油不同的流體（例如：水，天然氣）的應用

和液體）。

替代FT 257/2（適用于高400 bar）的工作壓力

不超過210 bar且不能使用含鐵材料的地方。

它們具有與FT 257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•在旋鈕中插入鎖定螺絲，以確保機針位置；

•面板安裝的規定，為此提供了專用的鎖緊螺母（G）

請求。

適用于高210 bar的壓力。

根據要求

•版本AISI 316代碼FT 2251 / 2-02

•氟橡膠（V）密封

•NPT螺紋

•ABS（mp）旋鈕

•配有鎖緊螺母（G）



FT 257/2

雙重關閉

它們允許雙向控制流量。

他們配備了針頭，以便獲得：

•金屬密封；

•開口處的流量線性；

•精確控制各種流量。

雙參考系統，由手柄上的十進制刻度組成

和帶刻度分數刻度并分開的鍵控金屬環

進入扇區可以識別流動狀況。

手柄中的鎖定螺釘可確保穩定的流量值

因振動而意外調整或移動。

根據需要，使用環形螺母（G）進行面板安裝。

根據要求

•版本AISI 316代碼FT 2257/2

•氟橡膠密封圈（V）

•NPT螺紋

•配備環形螺母（G）

•ABS中的手輪（mp）

•葉鋁壓鑄手輪（RA）



FT 2251/2-01

雙作用控制閥

它們允許雙向調節流量。 從美學上值得注意

從觀點來看，它們是用材料制成的，也適合于應用

使用不同于石油的流體（例如：空氣，氣體和液體）。 工作中

壓力不超過350 bar。

它們具有與FT 2257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•在旋鈕中插入鎖定螺絲，以確保機針位置；

•用于面板安裝的要求，可根據要求提供特殊的鎖緊螺母（G）。



FT 2251/2-02

雙作用控制閥

它們允許雙向調節流量。 從美學角度來看，

由材料制成，也適用于非油類流體的應用（例如：

空氣，氣體和液體）。 工作壓力不超過350 bar。

它們具有與FT 2257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•在旋鈕中插入鎖定螺絲，以確保機針位置；

•用于面板安裝的要求，可根據要求提供特殊的鎖緊螺母（G）。





FT 2257/2

雙作用截止閥

它們允許雙向控制流量。 他們配備了針，所以

獲得：

•金屬密封；

•開口處的流量線性；

•精確控制各種流量。

一個雙參考系統，由手柄上的小數位數和鍵控組成

具有刻度分數刻度且劃分為多個扇區的金屬環可用于識別

流量條件。 手柄上的鎖定螺釘可確保穩定的流量值

防止因振動而意外調整或移動。 環形螺母（G）是

用于根據要求進行面板安裝。

馬特里斯

閥體AISI 316不銹鋼

針AISI 316不銹鋼

或Viton

防擠出環PTFE

GD手輪-Al Si 12-UNI 5706

手輪（mp）ABS



FT 2257/2 12 G – mp

FT2257 / 2

根據要求

•NPT螺紋

•配備環形螺母（G）

•ABS旋鈕（mp）



TOGNELLA閥門FT1251/5-01-14型號介紹



FT 1251/5-01

單向控制閥



它們允許在一個方向上調節流量，而在相反方向上提供完全自由流量

方向

得益于帶導向保持架的球形單作用單元，它們配備了

用。

替代FT 257/5（適用于最高400 bar）的工作壓力

不超過210 bar且不能使用含鐵材料的地方。

它們具有與FT 257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•通過將旋鈕上的鎖定螺絲固定針頭位置；

•面板安裝的規定，為此提供了專用的鎖緊螺母（G）

請求。

適用于高達210 bar的壓力

根據要求

•氟橡膠（V）密封

•NPT螺紋

•ABS（mp）旋鈕

•配有鎖緊螺母（G）





FT 1253/5-01

單向針控制閥



源自FT 1251/2系列的壓制，它們允許調節流量

一個針頭單元，一個方向，完全自由的流動

與他們配備的結合球。

替代FT 257/5（適用于最高400 bar）的工作壓力

不超過210 bar且不能使用含鐵材料的地方。

它們具有與FT 257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•固定針頭位置；

•面板安裝的規定，為此提供了專用的鎖緊螺母（G）

請求。

適用于最高210 bar的壓力

根據要求

•版本AISI 316代碼FT 2253/5

•氟橡膠（V）密封

•NPT螺紋

•ABS（mp）旋鈕

•配有鎖緊螺母（G）



FT 257/5

內聯單向控制閥

它們的功能是控制流量，并在必要時關閉流量

它們的美觀特性使其成為可靠的解決方案。適當的尺寸設計使得在很小的空間內獲得較大的零件機械阻力成為可能。高阻材料的彈簧以這樣的方式容納：在單作用錐形閥提升閥打開期間，彈簧不會像包裝一樣閉合。

像FT 257系列的所有閥門一樣，它們確保：

•金屬密封；

•開口處的流量線性；

•精確控制各種流量，

多虧了雙重參考系統

•廣泛的流量控制；

•即使在最長時間內，針也無法離開其位置。

開倉；

•由于旋鈕內的定位銷，位置穩定。

•面板組裝的快速性（環形螺母（G）

根據要求提供）。

止回閥的校準壓力為0.5 bar。

根據要求

•版本AISI 316代碼FT 2257/5

•氟橡膠密封圈（V）

•NPT螺紋

•配備環形螺母（G）

•ABS旋鈕（mp）

•葉鋁壓鑄手輪（RA）







FT 2253/5-01

單向針控制閥

得益于FT 2251/2系列的壓制，由于配備了裝有球的針頭單元，因此可以調節一個方向的流量，并實現相反方向的全自由流量。作為FT 2257/5的替代產品 不超過350巴。 它們也可以與不同于油的流體一起使用，例如：空氣，氣體和液體。

它們具有與FT 2257系列相同的特征：

•精確的流量調節；

•有效的金屬密封；

•簡單設置流量；

•防止意外撤針；

•固定針頭位置；

•準備進行面板安裝



FT 2257/5

單行

控制閥

它們的功能是控制，并在必要時控制

在一個方向切斷流量，

允許相反方向的自由回流。欣賞它們的美學特征，是一種可靠的解決方案。適當的尺寸設計使得可以在很小的空間內獲得較大的零件機械抗力。采用高阻材料制成的彈簧以這樣的方式容納：在打開單作用錐形閥提升閥時不會像成組那樣閉合。與FT 2257系列的所有閥一樣

他們確保：

•金屬密封；

•開口處的流量線性；

•借助雙參考系統，可精確控制各種流量

•流量控制范圍廣；

•即使在最長時間內，針也無法離開其位置。開倉；

•由于旋鈕內的定位銷，位置穩定。

•面板組裝的快速性（根據要求提供環形螺母（G））。

止回閥的校準壓力為0.5 bar。
