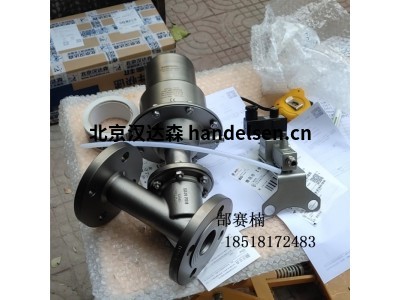

代理burocco VPFL、VPFLV、NPFL系列閥門

郜賽楠 QQ：2853369883   手機：18518172483 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn

代理burocco VPFL、VPFLV、NPFL系列閥門



開關閥的正確選擇是工廠設計的重要因素。 定型中使用的流量值應為設計期間估計的最大值增加約20-40％。 閥門尺寸的計算通過使用流量系數CV來完成，該流量系數CV是每種閥門尺寸的特定值，在表“技術規格”中列出。

注意：KV是指與公制成比例的流量系數，它是CV：1.17

液體

以下公式適用于在工作溫度下不會蒸發的液體

流量用kg/h表示



產品參數：

-關斷作用方式

-NC- 常閉

-NO- 常開

-DE- 雙作用

尺寸

-DN 15 - DN 200

等級

-PN 16

閥體材料

-AISI316 號不銹鋼

-蠟鑄工藝 (DN 15 - DN 100)

-鍛造與電鍍( DN 125 - DN 200)

閥座

-AISI316 號不銹鋼

連接方式

-異徑法蘭PN 6 、PN 10 、PN 16 (材質AISI304/316）

-焊接

閥蓋

-AISI316不銹鋼

快速打開時閥塞動作為線性

-AISI316 ，帶PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡膠插件（2）

填料箱

-標準PTFE環、viton環（VPFL-VPFLV）

-填料PTFE 環( DN 15/DN 50) (NPFL)

-填料PTFE 環+ 石墨溫度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-啟動作用方式，最小4bar，最大8bar .

-材料：AISI304 鍛鋼

-氣缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-閥桿AISI316L 軋制鋼， 采用雙導向件

-密封圈: NBR 、氟橡膠

-電流設備：定位器( N C 型>

-附件：手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板

單作用方式下6bar 時的耗氣量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作溫度

-30'C - + 200'C

由閥門與密封圈的類型決定

應用：

Burocco布魯克VPFL、VPFLV、NPFL 閥門截流多種流體。蒸汽、過熱水、非爆炸性氣休、腐蝕性液體等.所以，這類閥門可用于多個領域- 紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備.根據客戶要求，可將閥門用于特殊領域

注釋

( 1 ) 根據客戶要求， 可提供其他類型的端連接.

( 2 ) 插入軟質材料可適應升高20% 的差壓.

( 3 ) 根據需要可提供雙作用式大行程伺服控制器.



產品參數：

-關斷作用方式

-NC- 常閉

-NO- 常開

-DE- 雙作用

尺寸

-DN 15 - DN 200

等級

-PN 16

閥體材料

-AISI316 號不銹鋼

-蠟鑄工藝 (DN 15 - DN 100)

-鍛造與電鍍( DN 125 - DN 200)

閥座

-AISI316 號不銹鋼

連接方式

-異徑法蘭PN 6 、PN 10 、PN 16 (材質AISI304/316）

-焊接

閥蓋

-AISI316不銹鋼

快速打開時閥塞動作為線性

-AISI316 ，帶PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡膠插件（2）

填料箱

-標準PTFE環、viton環（VPFL-VPFLV）

-填料PTFE 環( DN 15/DN 50) (NPFL)

-填料PTFE 環+ 石墨溫度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-啟動作用方式，最小4bar，最大8bar .

-材料：AISI304 鍛鋼

-氣缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-閥桿AISI316L 軋制鋼， 采用雙導向件

-密封圈: NBR 、氟橡膠

-電流設備：定位器( N C 型>

-附件：手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板

單作用方式下6bar 時的耗氣量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作溫度

-30'C - + 200'C

由閥門與密封圈的類型決定

應用：

Burocco布魯克VPFL、VPFLV、NPFL 閥門截流多種流體。蒸汽、過熱水、非爆炸性氣休、腐蝕性液體等.所以，這類閥門可用于多個領域- 紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備.根據客戶要求，可將閥門用于特殊領域

注釋

( 1 ) 根據客戶要求， 可提供其他類型的端連接.

( 2 ) 插入軟質材料可適應升高20% 的差壓.

( 3 ) 根據需要可提供雙作用式大行程伺服控制器.



VPFLV特點

緊湊型閥門帶伺服控制器，高度降低，適用于安裝在空間較小的設備上。壓規格如下： DN 15- DN 50請參閱：＂技術規格”部分

 這種閥門適于大流量應用。配有加長的鰭狀閥蓋， 可在超過200 ℃ 的溫度下工作。自調節式填料箱由多環組成。由多環和雙閥桿導向裝置組成的自動調節包裝箱可實現快速連續的工作循環。伺服控制器可以在任何位置定位，從而更容易進行氣動或電氣連接，而無需將其從閥門上卸下。規格如下： DN 15- DN 50請參閱：＂技術規格”部分



注意！

在開始使用之前，必須用最大壓力的流體在閥門全開的情況下仔細清洗管道。建議在閥的入口處放置一個過濾器，以防止異物進入閥座和閥芯之間的空隙。 （我們建議使用經過過濾的干燥空氣為氣動伺服控制系統供氣）。閥門的佳安裝位置是垂直的，并且好的工作方向是流向與閥芯相反（請參見閥體上的箭頭）。在高溫下充分工作幾個小時后，檢查閥體螺絲是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間來拆卸伺服控制器以進行維護操作。拆下伺服控制器之前，檢查設備中的是否殘留帶壓和溫度介質，然后將閥門置于打開位置。如果要完全拆卸伺服控制器，請使用適當的儀器，并注意排出彈簧的張力。重要：請勿將手，工具或其他物體插入閥體內。

檢查和保修



每個閥門在送往目的地之前都經過檢查。 特殊要求或檢查由客戶承擔。 保修期為自發貨之日起12個月，在正常工作條件下有效，并且僅限于更換或維修有缺陷的零件和材料。 任何其他義務均不包括在內。 在保修期內未經授權的操作和對閥門的篡改，將導致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何產品特性的權利，恕不另行通知，并且對已提供的產品不承擔任何義務。



有關閥門選型及規格確定情況，請聯系我公司技術部
