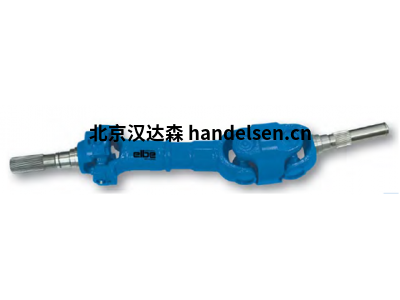

ELBE萬向軸 0.300系列的介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　型號：

　　ELBE 0.313.114

　　ELBE 0.358.114

　　ELBE 0.320.114

　　ELBE 0.313.115

　　ELBE 0.358.115

　　ELBE 0.320.115

　　黑色的詳細信息=標準

　　橙色的信息=可能的選項

　　可選連接方式

　　1、軸連接

　　2、法蘭連接

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　0.300系列有兩種配置。

　　a)與長度補償的單個接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。

　　b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。

　　中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。
