Kendrion德國制動器彈簧式經典系列資料

武志鵬 QQ：2850590584   手機：17718588643 電話：010-64714988-214 傳真：010-64714988668 郵件：tk3@handelsen.cn

　　Kendrion制動器彈簧式經典系列資料

　　經典系列

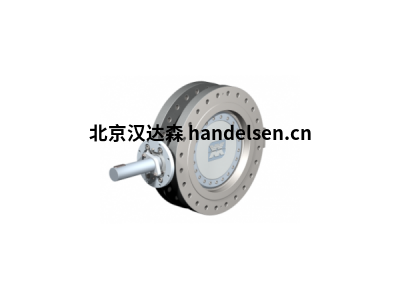

　　彈簧式制動器 - 經典設計

直流彈簧壓力單盤和多盤制動器在切斷電流時會產生制動力矩，從而中和電磁力。制動器還可以配備可選的手動釋放裝置，以便手動釋放制動器。



　　Kendrion制動器彈簧式經典系列資料

　　特征

　　1 封閉系統

　　2 準備安裝

　　3 無級和中央可調扭矩

4 用于車速表安裝的插口



　　關于CLASSIC Line

　　CLASSIC LINE包括直流彈簧壓力單盤和多盤制動器，由于其堅固的設計和可變連接技術，可滿足苛刻應用的要求。當電流關閉并且電磁力因此被中和時，電磁操作的彈簧施加的制動器建立制動扭矩。

　　工作原理

　　彈簧式多盤制動器設計為干式運行。由電磁場產生的力用于克服由彈簧力產生的制動效果。彈簧施加的多盤制動器處于無動力狀態，并在施加直流電壓時釋放。配備內置整流器(半波或橋式整流器)的制動器可以直接連接到交流電源。摩擦盤和輪轂之間的形狀配合連接以及輪轂與機器軸(例如電機軸)的連接確保了由彈簧施加的多盤制動器產生的扭矩(制動扭矩)可靠地傳遞到機器(發動機)。制動器還可以配備可選的手動釋放裝置，以便手動釋放制動器。

　　制動設計

　　彈簧施加的多盤式制動器的螺線管殼體容納牢固配合的勵磁線圈，其連接端子位于連接器盒中。螺線管殼體還包括壓縮彈簧，該壓縮彈簧將盤組壓靠在凸緣上，在凸起內松散地引導。盤組由外齒形外盤和內齒形內盤組成，外齒盤在齒環中被引導，內齒形內盤在輪轂上被引導。當盤組壓在凸緣上時，產生彈簧施加的多盤制動器的制動效果。氣隙''通過套管和齒環調節。齒形內盤可沿軸向在輪轂上移動?？蛻魧Ｓ眠B接電纜可通過電纜密封套送入連接器盒。當DC電壓施加到彈簧施加的多盤制動器的勵磁線圈時，彈簧力被電磁場力克服。這導致電樞被釋放并且制動效果被中和。待制動的軸不受制動器的任何軸向力。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。手動釋放允許手動釋放制動器(例如，在電源故障的情況下)。垂直制動操作也是可能的。外盤中設有支撐彈簧，以確保在釋放(打開)狀態下使用彈簧施加的多盤制動器時幾乎為零的殘余扭矩。由于法蘭和軸承座側面的定心直徑，彈簧式多盤制動器非常適用于拆下蓋板后安裝了變送器(如轉速計，編碼器等)的應用。

　　公司簡介：

　　kendrion康德瑞恩，解決方案供應商，在全球范圍內為客戶開發、制造和提供創新型高品質的電磁和機電一體化系統和元件。針對特定市場業務的細分，康德瑞恩的運營由兩個部門共五個業務單位元負責，即工業部門負責的工業磁電磁系統、工業控制系統和工業驅動系統的業務單元，以及汽車部門負責的乘用車和商用車業務領域。

　　康德瑞恩在B2B利基市場處于領先地位，盡管其他國家變得越來越重要，但德國仍是康德瑞恩的主要市場。

　　kendrion康德瑞恩開發了先進的電磁和機電一體化的解決方案以用于工業應用和自動化應用。這些方案在世界范圍內得以應用，如電梯、門鎖系統、工業機器人、醫療設備、電氣配電系統、柴油機、汽油機、空調裝置、電機冷卻系統和飲料分配器。

　　康德瑞恩為工業和汽車行業開發、制造和銷售高品質電磁、機電系統和零部件。

　　Kendrion型號示例：

　　kendrion EMV5.058 24V DCHZ0.76A F7N S1.0MM

　　kendrion 8.61E+06

　　kendrion EMVX5081.0B2102-XX

　　kendrion KLMEB 40FA/4797

　　kendrion EMVX5081.0B2102-XX

　　kendrion EMVX.5081.0D2102_XX

　　kendrion Solenoid KLMU 30 FA 12V,

　　kendrion GE65E/34

　　kendrion KLMU30FA011

　　kendrion KLMSB22Z/5585

　　kendrion GL50E/86

　　kendrion KLMZ22FA001

　　kendrion PD: 063 TYPE：WS 5 B2

　　kendrion GU80E/2,24VDC

　　kendrion KLMZ22FA

　　kendrion KLMSB22Z-5585

　　kendrion US50ZII041/:U:115V F:50HZ ED%:5 F:84N 2.51A HUB10MM LF-NR:LG

　　kendrion 102VDC 0.29A 100%EDS=6

　　kendrion GT025B001.00電磁鐵

　　kendrion GT 25 R 002電磁鐵

　　kendrion KLMS30Z/4488B 22V DC

　　kendrion OAC009 電磁鐵

　　kendrion GTR025 電磁鐵

　　kendrion WS3B/36全部

　　kendrion WSK 6電磁閥接頭/電纜

　　kendrion P66142/V4/01

　　kendrion KLMU30FA011 12V 6mm

　　kendrion WS3B/38電磁鐵

　　kendrion GUE080.

　　kendrion 4101EOSK00

　　kendrion KLMU-40-Z/4765A電磁鐵

　　kendrion 電磁鐵 KLMU22Z248

　　kendrion 電磁鐵 KLMU30F A011

　　kendrion 電磁鐵 KLMSB22Z/5585

　　kendrion 制動器 7624G11B00 50HZ 0.27A

　　KENDRION剎車片 TYP:76 24G11B00

　　KENDRION剎車片 7624G11B00

　　KENDRION電磁鐵 KLMU40F A151

　　KENDRION電磁鐵 KLMS30F A285

　　KENDRION電磁螺線管 KLMS30FA295

　　kendrion內鎖螺線管 40 001-AE29.V01 24V D.C, 100% ED, 8mm

　　kendrion電磁執行機構 41 01E-06K00, 24V DC

　　kendrion 41926I3B00/KFD058

　　Kendrion調整板 GT50R105

　　Kendrion電磁閥 LLV05500

　　Kendrion調整板 GT70R105

　　Kendrion振動器 51606D0005

　　Kendrion電磁閥 LLV04000

　　Kendrion調整板 GT42R006

　　Kendrion振動器 51607D0007

　　Kendrion電磁閥 LLV05005

　　Kendrion調整板 GT50R006

　　Kendrion電磁閥 LLV05006

　　Kendrion調整板 GT63R006

　　Kendrion電磁閥 LLV05007

　　Kendrion調整板 GT70R006

　　Kendrion電磁閥 LLV05008

　　Kendrion調整板 GT50R106

　　Kendrion電磁閥 LLV05008

　　Kendrion調整板 GT70R106

　　Kendrion插件連接器 type 43000

　　Kendrion電磁閥 LLV06007

　　Kendrion調整板 GT42R007

　　Kendrion插件連接器 type 43000

　　Kendrion電磁鐵 GT063B001

　　Kendrion調整板 GT50R007

　　Kendrion控制單元 43303B00

　　Kendrion電磁鐵 GT250B001

　　Kendrion調整板 GT63R007

　　Kendrion控制單元 43304B00

　　Kendrion電磁鐵 31001A1

　　Kendrion調整板 GT70R007

　　Kendrion電磁鐵 33111A00

　　Kendrion電磁鐵 33106A00

　　Kendrion調整板 GT50R107

　　Kendrion電磁鐵 33117A00

　　Kendrion電磁鐵 32015B00

　　Kendrion調整板 GT70R107

　　Kendrion電磁鐵 32003A1

　　Kendrion電磁鎖 LHP03500

　　Kendrion門控磁鐵 GT42R001

　　Kendrion電磁鐵 31002A1

　　Kendrion電磁閥 LLV04000(CU)

　　Kendrion門控磁鐵 GT50R001

　　Kendrion電磁鐵 31003A1

　　Kendrion電磁閥 LLV04000(CL)

　　Kendrion門控磁鐵 GT63R001

　　Kendrion電磁鐵 31004A1

　　Kendrion電磁閥 LLV05006(CU)

　　Kendrion門控磁鐵 GT70R001

　　Kendrion電磁鐵 31005A1

　　Kendrion電磁閥 LLV05005(CL)

　　Kendrion門控磁鐵 GT42R002

　　Kendrion電磁鐵 31006A1

　　Kendrion電磁閥 LLV05007(CU)

　　Kendrion門控磁鐵 GT50R002

　　Kendrion電磁鐵 31007A00

　　Kendrion電磁閥 LLV05008(CL)

　　Kendrion門控磁鐵 GT63R002

　　Kendrion電磁鐵 31008A00

　　Kendrion電磁閥 LLV05008(CL)

　　Kendrion門控磁鐵 GT70R002

　　Kendrion電磁鐵 31009A00

　　Kendrion電磁閥 LLV06007(CL)

　　Kendrion門控磁鐵 GT40R018

　　Kendrion電磁鐵 31007A00

　　Kendrion電磁鐵 LCM01502A00

　　Kendrion門控磁鐵 GT50R153

　　Kendrion電磁鐵 31008A00

　　Kendrion電磁鐵 LCM02403A00

　　Kendrion門控磁鐵 GT60R018

　　Kendrion電磁鐵 32002B00

　　Kendrion電磁鐵 LCM02503A00

　　Kendrion門控磁鐵 GT50R090

　　Kendrion電磁鐵 32003B00

　　Kendrion電磁閥 40006-A50V04

　　Kendrion門控磁鐵 GT50R06X

　　Kendrion電磁鐵 32005B00

　　Kendrion電磁鐵 LCM01001A00

　　Kendrion門控磁鐵 GT63R06X

　　Kendrion電磁鐵 32007B00

　　Kendrion門控磁鐵 GTR04800A01

　　Kendrion門控磁鐵 GT70R06X

　　Kendrion電磁鐵 32009B00

　　Kendrion門控磁鐵 GTR04800A03

　　Kendrion門控磁鐵 GT50R060

　　Kendrion電磁鐵 32010B00

　　Kendrion門控磁鐵 GTR04800A06

　　Kendrion門控磁鐵 GT63R060

　　Kendrion門磁旋轉頭 GT50R089

　　Kendrion門控磁鐵 GTR04800A07

　　Kendrion門控磁鐵 GT70R060

　　Kendrion門磁旋轉頭 GT50R079

　　Kendrion門控磁鐵 GTR04800A08

　　Kendrion門控磁鐵 GT50R020

　　Kendrion門磁旋轉頭 GT50R081

　　Kendrion分閘線圈 LHP03501

　　Kendrion門磁旋轉頭 GT50R109

　　Kendrion門控磁鐵 GTR04800A14

　　Kendrion合閘線圈 LHP03501

　　Kendrion門磁旋轉頭 GT63R019

　　Kendrion電磁鐵 81601-B01

　　Kendrion門磁旋轉頭 GT70R019

　　Kendrion磁鐵旋轉頭 GTR04800A10

　　Kendrion門磁旋轉頭 GT50R050

　　Kendrion磁鐵旋轉頭 GTR06300A10

　　Kendrion電磁鐵 HSBA33125P0002

　　Kendrion門磁旋轉頭 GT70R050

　　Kendrion門磁旋轉頭 GT50R038

　　Kendrion門磁旋轉頭 GT70R022

　　Kendrion電磁閥 PDM050

　　Kendrion門磁旋轉頭 GT50R071

　　Kendrion電磁閥 PDM060

　　Kendrion電磁鐵 GSU50ZII041

　　Kendrion門磁旋轉頭 GT50R132

　　Kendrion電磁閥 PDM80

　　Kendrion錨板 GT040B001-20

　　Kendrion門磁旋轉頭 GT63R032

　　Kendrion錨板 GT015B001-20

　　Kendrion錨板 GT050B001-20

　　Kendrion門磁旋轉頭 GT70R066

　　Kendrion錨板 GT018B001-20

　　Kendrion錨板 GT063B001-20

　　Kendrion錨板 GT090B001-20

　　Kendrion錨板 GT025B001-20

　　Kendrion錨板 GT070B001-20

　　Kendrion錨板 GT100B001-20

　　Kendrion錨板 GT032B001-20

　　Kendrion錨板 GT080B001-20

　　Kendrion電磁閥 GHNX4545.1B000-12

　　Kendrion電磁鐵 32 073-B40

　　Kendrion電磁鐵 43 116-D50

　　Kendrion電磁鐵 41 476-A00

　　Kendrion電磁閥 WL12501電壓230V/50Hz 100% 20mm 7N

　　Kendrion電磁閥 WL23001電壓230V/50Hz 100% 20mm 27N

　　Kendrion電磁閥 WL33001電壓230V/50Hz 100% 25mm 55N

　　Kendrion電磁閥 WTI0201電壓230V/50Hz 100% 20mm 6.5N

　　Kendrion電磁閥 WTI0301電壓230V/50Hz 100% 30mm 5N

　　Kendrion電磁閥 WTI0401電壓230V/50Hz 100% 30mm 11N

　　Kendrion電磁閥 WTI0501電壓230V/50Hz 100% 30mm 20N

　　Kendrion電磁閥 WTI0601電壓230V/50Hz 100% 40mm 12N

　　Kendrion電磁閥 WTI0701電壓230V/50Hz 100% 40mm 29N

　　Kendrion電磁閥 WTI0801電壓230V/50Hz 100% 40mm 27N

　　北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢北京漢達森品牌專員吳亞男。

　　Kendrion制動器彈簧式經典系列應用

　　1 直流電機

　　2 處理技術

　　3 提升和輸送技術

　　4 起重機建筑
