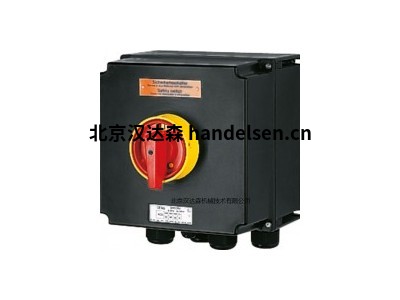

CEAG電流開關GHG610參數介紹
| 高艷春 QQ：2850590591 手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn |
 |
Ceag GHG610 特性：1號、2號、3號安裝板，用于管道安裝或者墻壁安裝。
技術數據
前主電流開關10 A
標記accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式檢驗證書PTB 00 ATEX 1074
IECEx合格證書BKI 07.0014
標記accd。符合IECEx Ex ed IIC T6
防爆等級A21 IP66 T53°C
允許的環境溫度–20°C至+40°C1）
額定電壓最大500伏
最大額定電流10安
頻率50/60 Hz
額定分斷能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
備用保險絲，最高400 V AC：10 A gG
最高500 V AC：10 A gG
連接端子主觸點
輔助/信號觸點
2 x 1.5-2.5平方毫米
2 x 0.5-2.5平方毫米
防護等級I
防護等級符合EN 60529 IP66
電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息
重量約0.60公斤
外殼材料抗沖擊聚酰胺
外殼顏色黑色
掛鎖可以通過3個市售掛鎖（最大直徑6 mm）鎖定在OFF位置
Ceag GHG262 特性：防爆安全開關（防爆IIC設計）20 A 3極
技術數據
用于受控三相變頻器的防爆安全開關20 A
標記accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式檢驗證書PTB 99 ATEX 1161
IECEx合格證書BKI 07.0012
標記accd。符合IECEx Ex ia IIC T6
防爆t A21 IP66 T55°C
允許的環境溫度–20°C至+40°C1）
額定電壓最大690伏
最大額定電流20安
頻率50/60 Hz
額定分斷能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
高達400 V AC的備用保險絲：35 A gG
最高500 V AC：35 A gG
最高690 V AC：25 A gG
連接端子主觸點
輔助/信號觸點
2 x 4平方毫米
2 x 4平方毫米
防護等級I
防護等級符合EN 60529 IP66
電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息
M32電纜密封套，請參閱訂購詳細信息
選件：帶2 x螺紋的金屬法蘭
重量約1.48公斤
外殼材料玻璃纖維增??強聚酯
外殼顏色黑色
輔助接觸1 x NO產生-滯后;突破領先
1 x NC制造-領先;打破-落后
電子設備的安全互鎖1 x NO產生-滯后；突破領先
掛鎖可以通過3個市售掛鎖（最大直徑6 mm）鎖定在OFF位置
Ceag GHG263 特性：防爆安全開關（防爆IIC設計）40 A 3極
技術數據
用于受控三相變頻器的防爆安全開關40 A
標記accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式檢驗證書PTB 99 ATEX 1161
IECEx合格證書BKI 07.0012
標記accd。符合IECEx Ex ia IIC T6
防爆等級A21 IP66 T53°C
允許的環境溫度–20°C至+40°C1）
額定電壓最大690伏
最大額定電流40個
頻率50/60 Hz
額定分斷能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
高達400 V AC的備用保險絲：80 A gG
最高500 V AC：80 A gG
最高690 V AC：63 A gG
連接端子主觸點
輔助/信號觸點
2 x 16平方毫米
2 x 4平方毫米
防護等級I
防護等級符合EN 60529 IP66
電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息
M40電纜密封套，請參閱訂購詳細信息
M50電纜固定頭，請參閱訂購詳細信息
選件：帶2 x螺紋的金屬法蘭
重量約4.3公斤
外殼材料玻璃纖維增??強聚酯
外殼顏色黑色
輔助接觸1 x NO產生-滯后;突破領先
1 x NC制造-領先;打破-落后
電子設備的安全互鎖1 x NO產生-滯后；突破領先
掛鎖可以通過3個市售掛鎖（最大直徑6 mm）鎖定在OFF位置
Ceag GHG264 特性：防爆安全開關（防爆IIC設計）80 A 3極
技術數據
用于受控三相變頻器的防爆安全開關80 A
標記accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式檢驗證書PTB 00 ATEX 1091
IECEx合格證書BKI 07.0010
標記accd。符合IECEx Ex ia ia T6
防爆等級A21 IP66 T53°C
允許的環境溫度–20°C至+40°C1）
額定電壓最大690伏
最大額定電流80安
頻率50/60 Hz
額定分斷能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
備用保險絲，最高400 V AC：160 A gG
最高500 V AC：160 A gG
最高690 V AC：160 A gG
連接端子主觸點
輔助/信號接觸
2 x 25平方毫米
2 x 4平方毫米
防護等級I
防護等級符合EN 60529 IP66
電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息
M40電纜密封套，請參閱訂購詳細信息
M50電纜固定頭，請參閱訂購詳細信息
選件：帶2 x螺紋的金屬法蘭
重量約7.25公斤
外殼材料玻璃纖維增??強聚酯
外殼顏色黑色
輔助接觸1 x NO產生-滯后;突破領先
1 x NC制造-領先;打破-落后
電子設備的安全互鎖1 x NO產生-滯后；突破領先
掛鎖可以通過3個市售掛鎖（最大直徑6 mm）鎖定在OFF位置
Ceag GHG 981
特性：用于22區，500A，4極，外殼材料的防爆安全開關：316L不銹鋼，電拋光，金屬螺紋4xM80、1xM25
技術數據
溫室氣體981 ...
標記為2014/34 / EU D II 3 D Ex tc IIIC T80°C Dc
型式檢驗證書CCH 15 ATEX 1001
允許的環境溫度-55°C至+40°C / 45°C / 50°C / 55°C參見說明手冊
符合EN 50102 IK 9的IK級= ^ 10 J
額定電壓高達690 V
額定電流請參閱訂購信息
頻率50-60 Hz
隔離開關，用于維護
accd。符合IEC 62262-1
1級（25 A-500 A）
防護等級I和II
防護等級符合EN 60529 IP66
輔助觸點1 x NO接通-滯后，斷開-領先
1 x NC制造-領先，突破-落后
可以使用3個商用掛鎖將掛鎖登錄到OFF位置
外殼顏色塑料=黑色/鋼板= RAL 7032 /不銹鋼316L =電拋光
GHG 981（25 A）GHG 981（40 A）GHG 981（80 A）
備用保險絲，最高415 V AC
50微克
最高690 V AC
35微克
最高415 V AC
80克
最高690 V AC
80克
最高415 V AC
100克
最高690 V AC
100克
額定分斷能力AC-3
accd。符合EN 60947-3附錄A
25 A / 3極
23 A / 4/6極
14 A / 3極
14 A / 4/6極
40 A / 3極
40 A / 6極
22 A / 3極
17 A / 6極
71 A / 3極
55 A / 6極
23 A / 3極
17 A / 6極
連接端子4mm²-10mm²16mm²-35mm²50mm²-70mm²
GHG 981（100 A）GHG 981（160 A）GHG 981（250 A）
備用保險絲，最高415 V AC
125微克
最高690 V AC
125微克
最高415 V AC
160微克
最高690 V AC
160微克
最高415 V AC
250克
最高690 V AC
250克
額定分斷能力AC-3
accd。符合EN 60947-3附錄A
100 A 100 A 160 A 160 A 250 A 250 A
連接端子50mm²-70mm²95mm²-M8 x 25185mm²-M10 x 30
GHG 981（400 A）GHG 981（500 A / 630 A）GHG 981（700 A）
備用保險絲，最高415 V AC
400克
最高690 V AC
400克
最高415 V AC
630克
最高690 V AC
630克
最高415 V AC
800克
最高690 V AC
800克
額定分斷能力AC-3 *
accd。符合EN 60947-3附錄A
400 A 400 A 630 A 630 A 700 A 700 A
連接端子1 x 240mm²2 x 185mm²-M12 x 40 2x240mm²-M12 x 40
