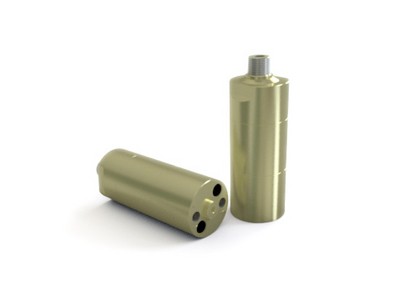

miniBOOSTER油增壓-HC增壓器系列
| 高偉 QQ：2853369888 手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn |
 |
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。
MiniBOOSTER 產品分類
1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）
A系列HC1W 型號：HC1W1.2A 1
2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）
3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）
4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列
油增壓-HC增壓器： HC1系列，HC2系列，HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
A系列 HC1系列
概述：
HC1 版本:9種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH = (PIN – PReturn) i (增壓)
安裝：管式管路
附件：先導單向閥
A 型 = 沒有單向閥
B 型 = 帶單向閥
G 型 = 直接比例控制
HC1 miniBOOSTER 液壓增壓器說明
HC1 是結構最緊湊的 miniBOOSTER 設備，重量僅為 0.7 kg。適合于安裝在工具、 液壓泵站, 或其他裝裝置上。
HC1 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。
B系列 HC2 系列
版本： 13 種不同的增壓系數
PIN: 20 – 200 bar (進口壓力)
PH: 最大 800 bar(出口壓力)
PRETURN: 盡量低(至油箱的回壓)
增壓比： PH = (PIN – PReturn) i (增壓)
安裝：管式管路
附件：先導單向閥
A 型 = 沒有單向閥
B 型 = 帶單向閥
G 型 = 直接比例控制
說明
HC2 結構緊湊，重量僅為 1.0 kg。對于要求提供和維持高壓力的各種應用場合，它是理想之選。
HC2 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。
C系列HC3
HC3 版本：11種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 500 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：NG6 (D03) 疊加閥集成系統
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC3 是 HC2 的一個版本，設計用于 NG6 (D03) 疊加閥集成系統。它結構緊湊，重量僅為 2.5 kg。HC3 標準集成先導單向閥。標準型號的最大出口壓力為 500 bar。出口壓力的調節通過改變供油壓力來實現。
D系列HC4 系列
HC4 版本：10種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
對于要求更大流量的高壓液體應用場合，HC4 是理想之選。HC4 結構緊湊，重量僅為 3.7 kg，但出口流量最高可達 7.0 l/min。與 HC2 型號一樣，它可以將供油壓力升高，并可自動補償液壓油損耗來維持高壓。通過改變供油壓力調節出口壓力。
E系列HC5系列
11種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：集成先導單向閥
雙向高壓
說明
HC5 是一個雙作用miniBOOSTER，集成有兩個獨立的增壓回路。如功能圖所示，更改控制閥 CV 的位置可以將增壓從一個回路切換到另一個回路。
對于在單獨的工步中需要高壓的應用場合，例如雙作用液壓缸、剪切擴張一體工具，它是理想之選。與 HC2相似，HC5是緊湊型設備，重量僅為3.0 kg。
F系列HC6
9種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 800 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC6 是一個高流量設備，高壓端最高流量可達 13 l/min。與其他miniBOOSTER型號一樣，HC6 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。相對于其流量而言，HC6 是一個緊湊型設備，重量僅為 9.5 kg。
G系列HC7
5種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 2000 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥結合
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC7 是緊湊式高壓設備，可以提供高達 2000 bar 的壓力，重量僅為 1.5 kg。對于類似液壓泵站的行走應用領域，它是理想之選
HC7 可以將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋?？砂葱杼峁└邏毫?。
H系列 HC8
5種不同的增壓系數
PIN:20 – 200 bar(進口壓力)
PH:最大 2,000 bar(出口壓力)
PRETURN:盡量低(至油箱的回壓)
增壓比：PH= (PIN– PReturn) i(增壓)
安裝：管式管路
附件：先導單向閥結合
可連接壓力表/傳感器
A 型= 沒有單向閥
B 型= 帶單向閥
G 型= 直接比例控制
說明
HC8 適用于增壓后壓力高達 2,000 bar 的應用。HC8 是唯一的獨立設備，其運行類似于HC2，能夠以 20:1 的最高比率提升進口壓力，而無需使用外部動力。
此外，HC8 可以自動補償高壓側的液壓油損耗來維持高壓。高壓壓力與進口壓力成正比。HC8 產品結構緊湊。HC8 可以在進口壓力為 20 至 200 bar 的范圍內工作。還可根據特殊要求提供更高的壓力。
J系列HC9
HC9版本：8增強系數
P IN：20 - 207 bar(入口壓力)
P H：最大5,000 bar(出口壓力)
P RETURN：盡可能低(回油箱壓力)
POUTLET：PH =(PIN - PRETURN)I(強化)
安裝：內聯管
配件：可提供先導式卸料閥
A型=沒有放泄閥
B型=帶卸料閥，最高可達3000 bar
描述
HC9是一種超高壓設備，能夠在高壓端提供高達5,000 bar和0.3 l / min的流量。 與其他miniBOOSTER型號一樣，HC9可將供油壓力提高到更高的出口壓力，并自動補償油液消耗以保持高壓。
出口壓力的調節是通過改變供應壓力來進行的。 相對于其流動能力，HC9是一個緊湊的設備，重量只有9.9公斤。
miniBOOSTER油增壓-HC增壓器系列
