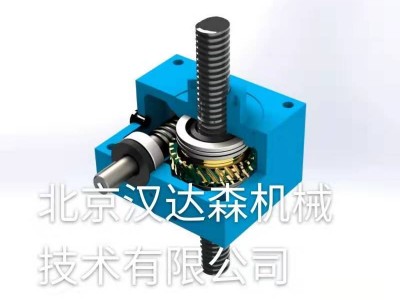

unimec 意大利 梯形螺旋千斤頂系列 尺寸204 TP型
| 陳聰霞 QQ：2850590593 手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn |
 |
梯形螺旋千斤頂
尺寸204
1噸-10 kN
TP型
portant;">用料
| 材料 | 規范性 | 規格 | 適應癥 | |
|---|---|---|---|---|
| 蟲 | 16鎳鉻4 | EN 10084：2008 | 滲碳合金鋼 | 經過表面硬化處理并在牙齒和刀柄上磨削 |
| 車輪磨損 | CuAl10Fe2-GM | EN 1982：2008 | 鋁青銅 | 冷成型 |
| 螺紋主軸 | C45 | EN 10083-2：2006 | 碳素鋼 | Tr 20x4（ISO 2901：2016）-軋制或機加工 |
| 卡特 | GJL 250 | EN 1561：2011 | 灰鑄鐵 | 在6面完全加工 |
| 潤滑劑 | Unimec Mark CA | 鈣基潤滑脂 | 0,1公斤 |
一般特征
| 工作溫度[°C] | -10°C / 80°C |
|---|---|
| 靜載荷（牽引或壓縮） | 15千牛 |
| 動載荷（牽引或壓縮） | 10千牛 |
| 最大輸入速度 | 1800轉 |
| 主變速箱重量 | 6公斤 |
| 梯形螺桿重量 | 約2.2 kg / m |
| 最大負載時的防旋轉扭矩 | 17牛頓米 |
| 最大容許靜態側向載荷 | 0 N |
| 中心到中心直徑 | 30毫米 |
| 蝸桿上的最大徑向載荷 | 220牛頓 |
| 標準工作條件 | 25°C-servizio 10％ |
具體特點
| 標稱比 | |||
|---|---|---|---|
| 1/5 | 1/10 | 1/30 | |
| 實際比率 | 1 / 4,75 | 1 / 10,5 | 1/30 |
| 蠕蟲每轉翻譯 | 0,842毫米 | 0,38毫米 | 0.13毫米 |
| 效率 | 31％ | 28％ | 20％ |
| 啟動效率 | 22％ | 19％ | 14％ |
| 最大線速度 | 1440 | 720 | 240 |
| 最大負載扭矩 | 4,2牛米 | 2,3牛米 | 1,1牛米 |
| 蝸桿最大扭矩 | 54牛頓米 | 54牛頓米 | 42牛頓米 |
| 空載扭矩 | 0,25牛米 | 0.2牛頓米 | 0,15牛米 |
歐拉定律（安全系數= 2；動態壓縮載荷）
極限載荷1（紅色）-2（藍色）-3（綠色）
C =載荷[kN]
L =梯形螺釘的總長度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
電機型號
| 國際電工委員會 | 蝸桿內徑 | 中心直徑 | 標稱功率（4極電機） | |
|---|---|---|---|---|
 |
IEC 80 B5 / B14 | 19毫米 | 130毫米/ 80毫米 | 1,1千瓦 |
 |
IEC 71 B5 / B14 | 14毫米 | 110毫米/ 70毫米 | 0,55千瓦 |
| IEC 63 B5 | 11毫米 | 95毫米 | 0,25千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式醫學博士
形式MS
格式MBS
具體配件
該產品可用的附件如下所示
