     Hengstler 為您提供計數和控制組件，Hengstler主要生產編碼器、打印機、計數器和繼電器。

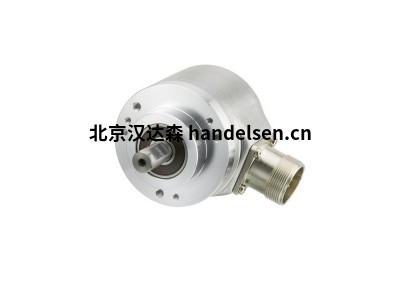

  Hengstler AC58 系列將一系列絕對值旋轉編碼器與光學掃描相結合，適用于眾多應用領域。58 mm 編碼器有實心軸或空心軸型號，可滿足所有涉及電機反饋的工業應用和使用的要求。作為單圈和多圈版本， AC58編碼器可實現高達 34 位的分辨率（22 位單圈，12 位多圈，取決于接口）。除了 SSI/BiSS 連接外，還有許多其他接口，例如 EtherCAT、Profinet、Profibus、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet。



Hengstler AC58編碼器說明：

單圈和多圈絕對值編碼器

溫度范圍：-40 至 +100°C

分辨率：高達 34 位（單圈 22 位，多圈 12 位，取決于接口）

結構緊湊：50 毫米長

高 EMC 兼容性

各種總線連接：SSI、BiSS、EtherCAT、Profibus、Profi net、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet



Hengstler AC58編碼器技術規格：

殼直徑：58 毫米

實心/空心軸：空心 9,52 ... 14毫米，實心 6 ... 12 毫米

防護等級外殼：IP50 / IP64 / IP67

工作溫度：-40 ... +100 °C（取決于使用的接口）

外殼：鋁

轉數：6,000...10,000rpm

分辨率：10 ... 22 位

分辨率：4 ... 12 位



Hengstler常見型號：

Hengstler AC58/0014ES.41DPZ

Hengstler RI58-O/ 50EK.42KC-P0

Hengstler RX71TI/ 1000EK.72KX-K0-S

Hengstler HN.0534216

Hengstler RI58-O / 8192EK.42RX-S

Hengstler RI58-O/ 1024EK.42KB

Hengstler RI64/2048-BO4FDIB-B0-O

Hengstler GEBER S21-2048.011

Hengstler HOZ-03462/14-001316
