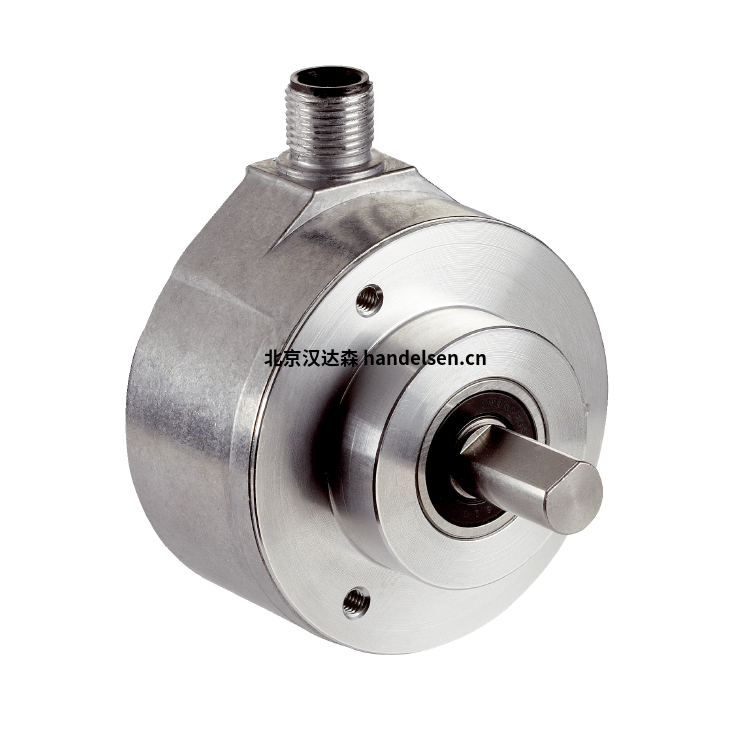

SICK DFS60B-S4MA10000增量編碼器技術特點

SICK DFS60B-S4MA10000增量編碼器技術特點

   SICK成立于1946年，從工廠自動化到物流自動化和過程自動化，SICK提供智能傳感器和應用解決方案，SICK產品：SICK電容式和磁性接近傳感器、SICK顏色傳感器、SICK對比度傳感器、SICK距離傳感器、SICK編碼器、SICK流體傳感器、SICK眩光傳感器、SICK氣體分析儀、SICK陣列傳感器、SICK自動化光柵等。



SICK DFS60增量編碼器優勢：

安裝深度短

達 16 位的高分辨率

可選編程：輸出電壓、零脈沖位置、零脈沖寬度、脈沖數和計數方向

連接：徑向或軸向電纜連接，M23 或 M12 公連接器，軸向或徑向。

電氣接口：5 V & 24 V TTL/RS-422, 24 V HTL/push pull, 5 V sin/cos 1 Vss

機械接口：端面安裝法蘭或伺服法蘭、盲孔空心軸或通孔空心軸

可遠程調零



SICK DFS60增量編碼器應用：

在工廠和物流自動化中用于測量位置、速度和距離的應用，例如印刷機、紡織機、木材加工、包裝機



SICK增量編碼器DFS60B-S4MA10000技術參數：

每轉脈沖數：10,000 1)

測量步驟：每轉 90° 電/脈沖

測量非二進制行數的步距偏差：± 0.01°

錯誤限制：± 0.05°

輸出頻率：≤ 600 kHz

負載電流：≤ 30 毫安

能量消耗：≤ 0.7 W（空載）

連接類型：插頭，M23，12 針，徑向

電源電壓：4.5 ... 32 伏

參考信號，編號：1

參考信號，位置：90°，電動，A 和 B 邏輯門控

械設計：實心軸，表面安裝法蘭

軸徑：10 毫米

軸長：19 毫米

重量：+ 0.3 公斤

軸材質：不銹鋼

法蘭材質：鋁

筑屋材料：鋁壓鑄件

啟動扭矩：0.5 Ncm (+20 °C)

操作扭矩：0.3 Ncm (+20 °C)

允許的徑向/軸向軸載荷：80 N（徑向），40 N（軸向）

運行速度：≤ 9,000 分鐘?¹ 1)

轉子的轉動慣量：6.2 克平方厘米

軸承壽命：3.6 x 10^10 轉

允許相對濕度：90 %（不允許光學掃描冷凝）

工作溫度范圍：–40 °C ... +100 °C 2)，–30 °C ... +100 °C 3)



SICK增量編碼器實例型號：

SICK DFS60B-S1PA10000

SICK DFS60B-S4MA10000

SICK DFS60B-BHCA10000

SICK DFS60B-S4PA10000

SICK DFS60E-S4WA00360

SICK DFS60B-BHAA05000

SICK DFS60B-BCEL03160

SICK DFS60A-S4PK65536

SICK DFS60B-BHCM02048

SICK DFS60B-TJNC01024

SICK DFS60E-TJEK01024

SICK DFS60E-TJAA02048

SICK DFS60B-S4WA03036

SICK DFS60B-TECA00001

SICK DFS60B-S1CA08192

SICK DFS60E-TGCA00100

SICK DFS60E-TJEC00360

SICK DFS60B-BHAM00200

SICK DFS60B-TFCM08192

SICK DFS60A-TJCA20000

SICK DFS60E-BCEL01024

SICK DFS60B-S1AK03600

SICK DFS60E-BAAK02000

SICK DFS60E-BHAM02048

SICK DFS60B-S4EK00050

SICK DFS60E-BBEK01024

SICK DFS60B-TGWA00020

SICK DFS60B-THWA01000

SICK DFS60B-BHAA03600

SICK DFS60B-S4AA01500

SICK DFS60B-S4NA01024

SICK DFS60B-TENA01024
